1、產品設計符合ISO6022和DIN24333規格。
2、最高工作壓力250Kgf/cm2。
3、結構：前后蓋以鋼螺絲連接于法蘭板上，前后法蘭板與缸體以螺紋連接，結合緊密，拆卸方便，便于檢修。
4、嚴格控制加工精度，有低摩擦高壽命的優點。
5、可使用于工程設備，如鋼鐵，冶金，船舶等機器。
6、與德國Rexroth公司CDH2油缸相容。
產品參數 /Product parameters
| 油缸性能 | H：軸附防塵套 J：耐熱/耐酸 | ||||||||||
| 軸徑 | C：C級軸徑 B：B級軸徑（標準規格HSG160配B軸徑）若HSG70（70工作壓力）要配B軸徑及HSG160（160工作壓力）要配C軸徑請特別注明 | ||||||||||
| 內徑(mm) | φ25，φ32，φ40，φ50，φ63，φ80，φ100，φ125，φ160，φ180，φ200，φ250，φ320，φ400，φ500 | ||||||||||
| 行程(mm) | 用戶指定 | ||||||||||
| 安裝方式 | 基本型(SD) 前法蘭型(FA) 后法蘭型(FB) 前圓形法蘭型(FC) 后圓形法蘭型(FD) 單山型(CA) 單山型附球形軸承(CAI） 中間砲耳型(TC) 徑向腳座型(LA) | ||||||||||
| 緩沖型式 | 空白:標準品（無緩沖） PPV:前后皆有緩沖 FPV:前蓋有緩沖 RPV:后蓋有緩沖 注：緩沖調整油缸，前后蓋外徑與目錄標示不同，請來電洽詢 | ||||||||||
| 軸端接頭 | Y:Y接頭 I:I接頭 PR...CE:球形接頭（符合ISO-6982及DIN24338規范） | ||||||||||
| 可調行程長度 | 限:雙軸前進可調行程油缸，油缸可調整長度 | ||||||||||
| 入油口位置 | 空白:標準型 | ||||||||||
| 緩沖調整閥位置 | 空白:標準型 | ||||||||||
| 入油口規格 | RC:管用錐度牙 G:管用平行牙 M:公制直牙 F:正方形法蘭 MM:長方形法蘭 | ||||||||||

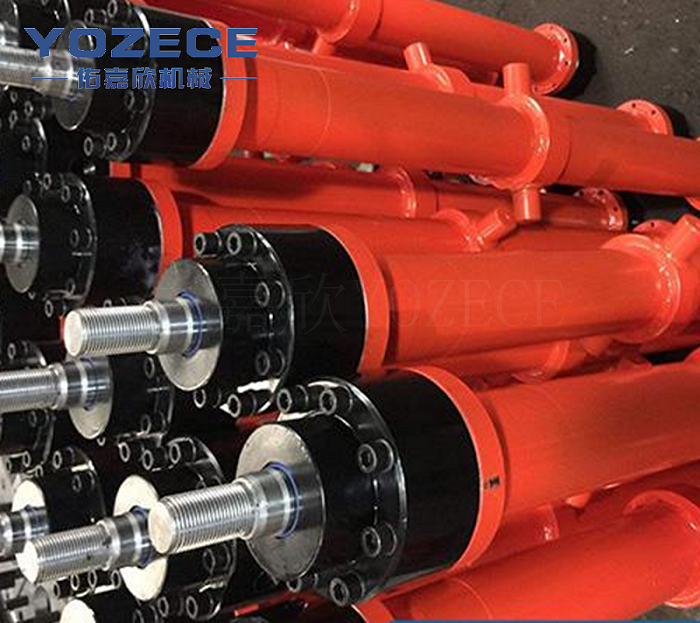

產品細節圖 /Product detail
產品優勢 /Product advantage
1、HSG工程油缸產品設計符合ISO6022和DIN24333規格。
2、最高工作壓力250Kgf/cm2。
3、結構：前后蓋以鋼螺絲連接于法蘭板上，前后法蘭板與缸體以螺紋連接，結合緊密，拆卸方便，便于檢修。
4、嚴格控制加工精度，有低摩擦高壽命的優點。
5、可使用于工程設備，如鋼鐵，冶金，船舶等機器。
6、與德國Rexroth公司CDH2油缸相容。
